[EDI] 문서 구조 및 요소

■ Data Elements

- 비즈니스 문서 내에 존재하는 개별 정보 항목

- 트랜잭션 세트의 각 데이터 요소는 EDI 표준에서 나타내는 데이터 유형에 따라 정의됨



□ 데이터 요소 구성

    - 요소의 이름

    - 요소 설명

    - 데이터 유형 : 숫자, 영숫자 또는 날짜

    - 요소의 길이 (최소/최대)

    - 요소 유형 : 고정 길이 또는 가변 길이

    - 적용 가능한 경우 특정 유형의 데이터에서 준수해야 하는 코드 값 : 데이터 요소가 단가인 경우, 통화 (달러 또는 유로)



□ 단순 데이터 요소 : 데이터 요소 그 자체

□ 복합 데이터 요소 : 하위 요소가 콜론으로 연결되어 있어, 콜론 뒤에 나오는 하위 데이터 요소가 앞의 데이터 요소를 설명

---

■ Segments

- 유사한 데이터 요소의 그룹

- EDI 문서에서 각 섹션 (유사한 데이터 그룹)은 특정 세그먼트로 설명됨

- 모든 세그먼트가 규정된 순서대로 수집되면 완전한 전자문서 또는 트랜잭션 세트를 형성하며, 이를 파트너에게 전송하기 위해서는 Envelopes에 넣어야 함





---

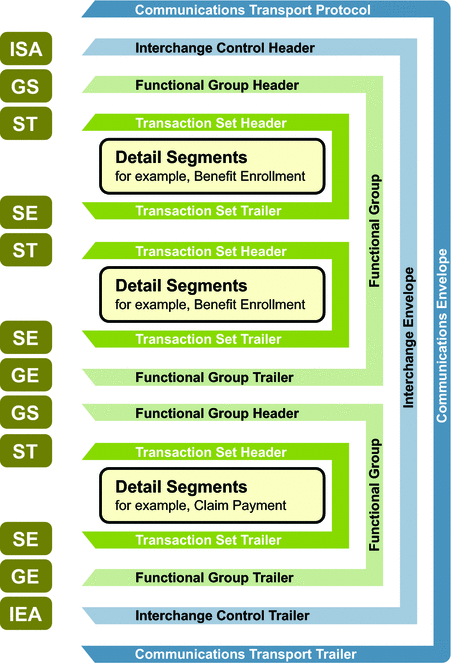

■ Envelopes

- 한 거래 파트너에게 보낼 하나 이상의 문서를 하나의 파일로 전송할 수 있는 방법



[1단계] Transaction Set - 트랜잭션 및 메시지, 즉 세그먼트 단위로 그룹화된 관련 정보로 구성된 Envelope

[2단계] Functional Set - 여러 트랜잭션 세트를 각각의 기능별로 구분된 Envelope

[3단계] Interchange Group - 여러 기능 그룹을 한 번에 교환하도록 담아주는 Envelope







---

인쇄된 형태의 구매 주문서 샘플과 이를 ANSI 및 EDIFACT EDI 형식으로 변환한 후의 모습

---

■ MIG (Message Inplementation Guide)

- EDI 전자 문서를 구현하기 위해 필요 한 규칙을 정리한 가이드 문서



- 필수 세그먼트, 옵션 또는 조건부 세그먼트 여부를 구분

- 각 세그먼트에 포함될 수 있는 데이터 요소가 정리되어 있음

- 데이터 요소는 표준 사전에 정의되어 있으며, 각 표준은 자체 사전을 가지고 있음

- 세그먼트 및 데이터 요소의 필수 시퀀스가 들어가있으며, 세그먼트 또는 세그먼트 그룹을 반복할 수 있는 횟수가 나와 있음

- MIG 문서는 기업별로 표준과 틀이 상이함.



🤔 🤔 🤔 MIG 문서를 분석해서 테이블 레이아웃을 만드는 것이..! 해야 할 일!

---
